IA5B/IA5F系列數控鏜銑加工中心是大連機床（DMTG）成套引進德國依克松-奧爾巴赫（IXION AUERBACH）公司的產品技術，并由其提供重要零部件配套、關鍵性技術支持與重點過程監制，在大連制造的具備現代國際先進技術的新型鏜銑類加工中心。特別適用于汽車、模具、醫療機械等行業，對包括鈦合金、鋁合金、合金鋼、鑄鐵等各類材料的中高速加工。


一、 應用領域

　　IA5B/IA5F系列數控鏜銑加工中心是大連機床（DMTG）成套引進德國依克松-奧爾巴赫（IXION AUERBACH）公司的產品技術，并由其提供重要零部件配套、關鍵性技術支持與重點過程監制，在大連制造的具備現代國際先進技術的新型鏜銑類加工中心。特別適用于汽車、模具、醫療機械等行業，對包括鈦合金、鋁合金、合金鋼、鑄鐵等各類材料的中高速加工。

二、機床特點及關鍵技術指標

1、機床特點

1）、高精度——機床的X、Y、Z三個坐標軸和兩個旋轉坐標軸均采用高精度的光柵尺（直線尺與環形尺）對坐標位置進行直線測量與反饋，行程全閉環控制，提高了機床的加工精度。機床的三個直線坐標軸均采用大承載能力的高剛性直線滾柱導軌，鋰基脂潤滑，從結構上保證了機床各坐標軸的快速響應與高速性能，也提高了各軸的運動精度。此外，機床具有溫度補償功能，在機體的主要位置裝有溫度傳感元件通過數控系統分析并補償坐標的位置實現機床高精度。

 2）、高速度——IA5B機床主軸采用國際著名的德國GMN公司的交流伺服電主軸，主軸最高轉速達到12000r/min，主軸最大輸出扭矩為330Nm。主軸系統配置的高效油氣潤滑系統和恒溫油冷卻裝置，保證了主軸系統高速運轉的穩定與可靠。X、Y、Z三個坐標導軌采用了高剛性的直線滾動導軌，其快速移動速度最高達24m/min。

3）、高剛性——機床采用超強鑄造的高阻尼床身、立柱與基礎結構件，經過FEM（有限元分析系統）模擬分析，式機床的整體剛度和剛性得到全面提升。機床整機采用倒T型總體布局，立柱側掛滑枕，前后床身螺栓固定聯結成一體，結構更加緊湊，保證了機床整體剛性。

2、關鍵技術指標

1）、采用德國GMN公司的交流伺服電主軸，主軸最高轉速達12000r/min；

2）、三個直線坐標軸和兩個旋轉坐標軸采用高精度的光柵尺，形成閉環控制；

3）、機床整體采用T型總體布局，立柱側掛滑枕，前后床身螺栓固定聯結成一體，結構緊湊合理；

4）、立柱的大矩形截面、垂向的大跨距導軌、雙伺服電機+滾珠絲杠副的垂向驅動配置，與具備動態重量補償截面尺寸525×425的橫向滑枕系統有機結合，使機床穩定的達到進行五面和五軸加工最佳的動態性能；

5）、采用超強鑄造的高阻尼床身、立柱與基礎結構件，機床在設計過程中通過有限元分析使結構更加合理。

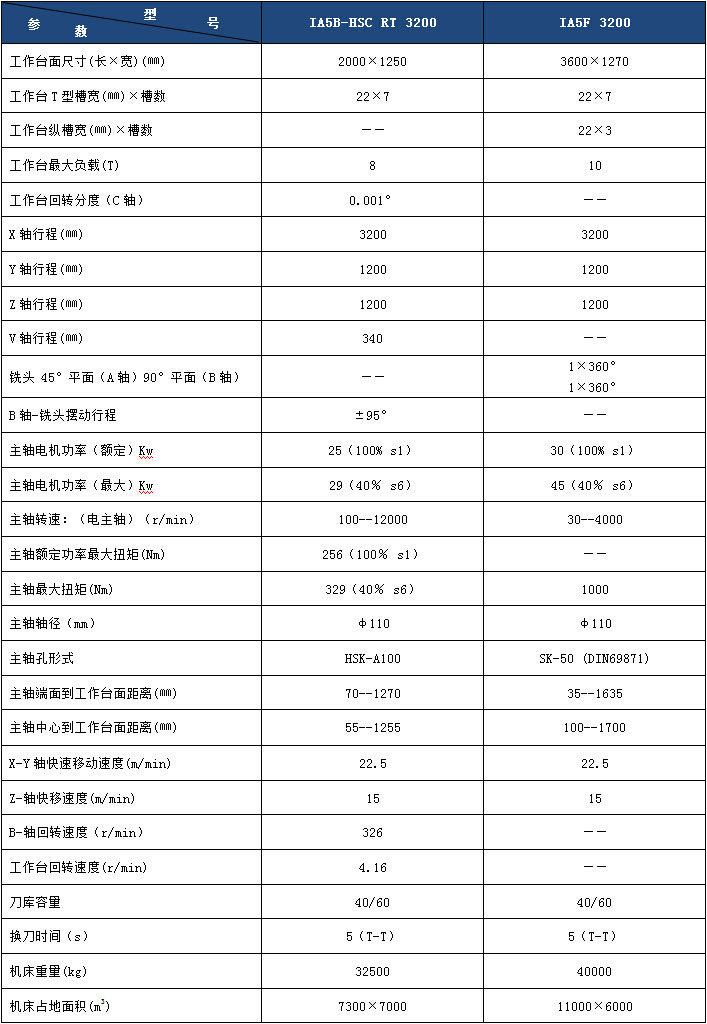

技術參數
