DGMA系列龍門式加工中心，采用SIEMENS數控系統控制。具有自動換刀功能，可進行直線和圓弧插補切削，完成銑、鏜、鉆、擴、鉸、攻絲等工序加工。特別適用于汽車、冶金礦山、機床制造等行業的箱體類零件及雜形零件的加工。機床具有高效率、高精度、高剛性、高柔性等特點，是企業提高工作效率、提高零件柔性加工的高效設備，是中、小批量零件加工的理想設備。


一、 應用領域

　　DGMA系列龍門式加工中心，采用SIEMENS數控系統控制。具有自動換刀功能，可進行直線和圓弧插補切削，完成銑、鏜、鉆、擴、鉸、攻絲等工序加工。特別適用于汽車、冶金礦山、機床制造等行業的箱體類零件及雜形零件的加工。機床具有高效率、高精度、高剛性、高柔性等特點，是企業提高工作效率、提高零件柔性加工的高效設備，是中、小批量零件加工的理想設備。

二、機床特點及關鍵技術指標

1、機床特點

1）、機床采用工作臺移動式結構，剛性強、運動平穩，X、Y運動坐標軸采用直線滾動導軌，提高坐標軸的響應速度。Z軸采用滑動導軌結構形式，提高滑枕剛性。各坐標軸均采用滾珠絲杠進行驅動，主軸隨滑枕沿Z軸矩形滑動導軌進行運動，滑鞍沿機床橫梁Y軸直線導軌進行運動，工作臺沿機床底座X軸直線導軌進行運動。

2）、機床主軸采用ZF兩檔變速箱滿足用戶對機床大扭矩的需求，整個主傳動部分的主要組件，均為專業廠家生產，傳動系統可靠性高，精度穩定、可靠。主軸最高轉速6000rmp。

3）、主軸及主軸變速箱通過恒溫冷卻裝置進行冷卻，將主軸旋轉產生的熱量帶走，保證機床主軸的溫度變化不超過60°，也保證變速箱的溫度穩定，同時保證機床整體溫度均勻，減少機床各部因溫度變化不均勻而產生的整機溫度變化，保證機床精度熱穩定性。機床配有氣動裝置，為機床的輔助動作提供動力。

2、關鍵技術指標

1）、采用內部兩檔變速的高速齒輪傳動主軸保證機床高、低速的加工性能及高速加工；

2）、采用工作臺移動式結構，剛性強、運動平穩；

3）、X、Y運動坐標軸采用直線滾動導軌，提高坐標軸的響應速度；

4）、機床采用聯動換刀機構；

5）、床體為整體鑄件，機床在設計過程中通過有限元分析使結構更加合理；

6）、先進的數控系統。

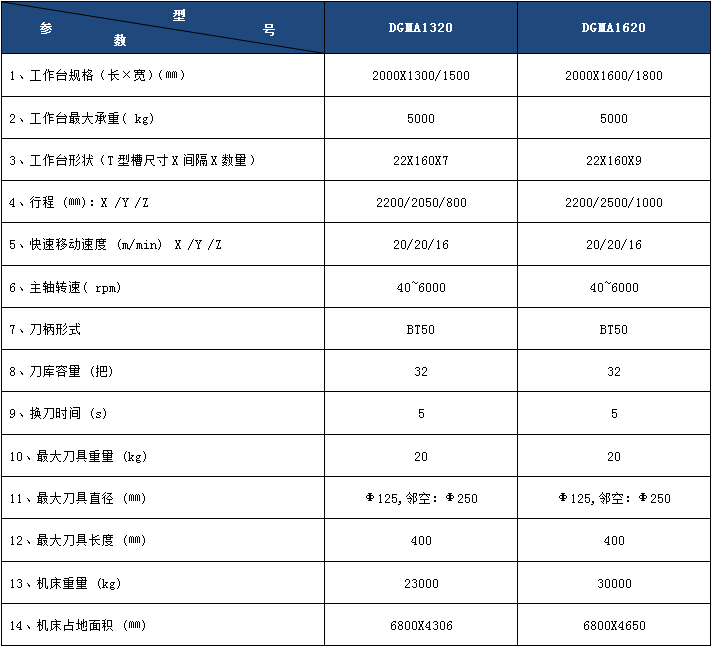

技術參數
